簡介

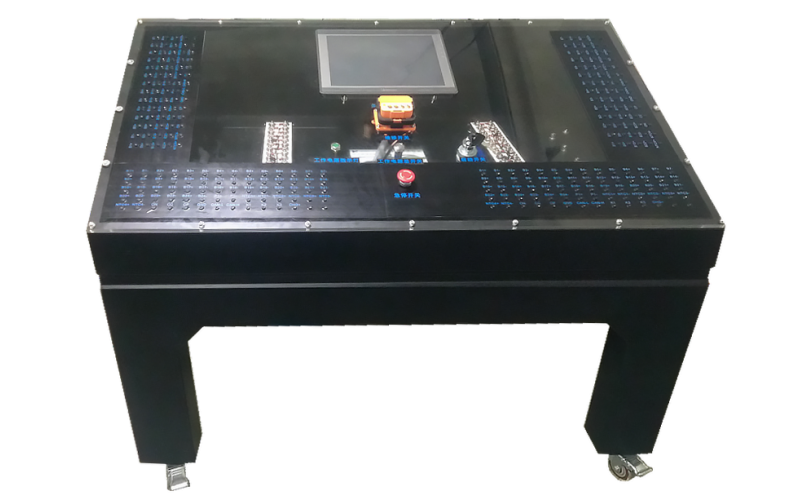

選用主流新能源純電動車電池管理系統制作，通過采用國標通訊協議，BMS 管理系統實時動態采集24個單體電池電壓，電池組溫度等數據，通過CAN總線、觸摸顯示屏、數字化軟件將SOC數值、電池單體電壓、充放電電流、動力電池組總電壓、溫度等數據輸送至多媒體端圖形化動態顯示，故障設置組成一臺與純電動車完全兼容的電池管理系統，培養學員對新能源電動車電池管理系統故障分析和處理能力。

產品特點

1.采用磷酸鐵鋰動力電池，單體電池標稱電壓 3.2V，容量20Ah，4節單體電池串聯，電池組額定電壓76.8V。

2.采用國標通訊協議，BMS 管理系統采用分組管理模式，實時動態采集24個單體電池電壓，電池組溫度等數據，通過CAN總線、觸摸顯示屏、數字化軟件將SOC數值、電池單體電壓、充放電電流、動力電池組總電壓、溫度等數據輸送至15.6寸多媒體端圖形化動態顯示。

3.配置國標交流充電口，可搭配交流充電系統智能實訓平臺實現互聯、充電等。

4.具有4個平行測試工位，同時可具備擴展工位功能，可同時對動力電池組和單體電池電壓信號進行測量。

5.可通過多媒體端對動力電池組單體電池設置過充、過放、欠壓、檢測線斷線等故障，對溫度傳感器設置供電及信號等故障，對高壓直流接觸器設置供電及控制等故障

6.內置車載充電機采用微機測控技術，嵌入式CPU精確檢測電池組各種狀態，智能多頻段式恒流、恒壓充電模式防止電池組過壓、欠壓，有效保護電池，延長電池使用壽命。

7.采用非虛擬方式的單體電池故障設置、BMS電池管理系統故障設置、交流充電系統故障設置。

實訓項目

1.高壓安全操作實訓

2.BMS參數更改，模擬故障

3.電池充放電實驗及數據測量

4.BMS信號測量及判定

5.動力電池包高壓測量

6.CAN通訊故障排查

7.配電系統故障排查

配套資料

提供PPT課件、教學視頻、動畫/3D資源、實訓指導書、使用說明書。
