產品簡介

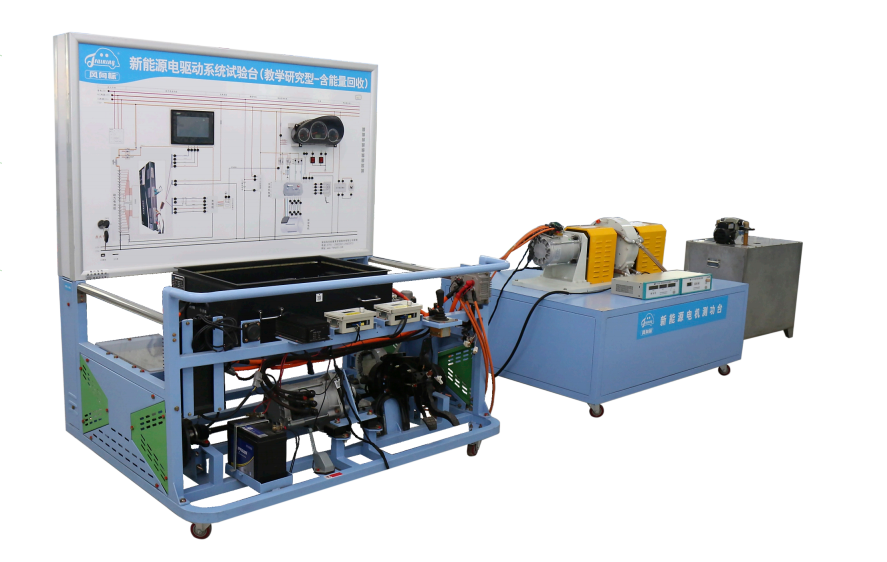

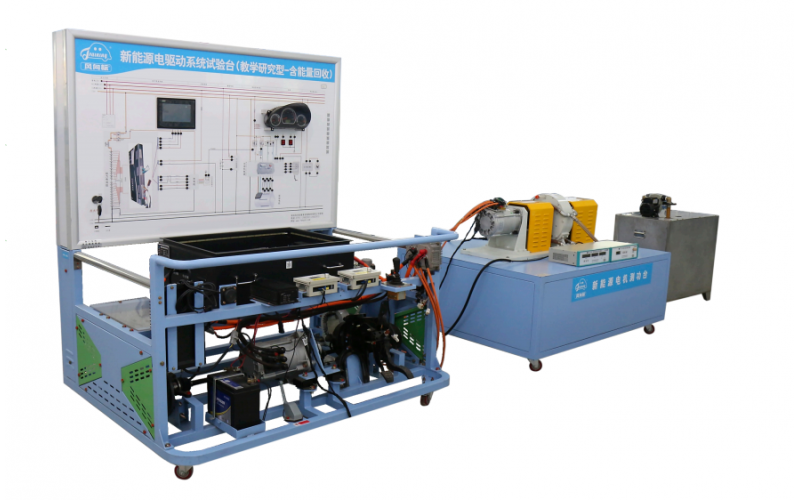

選用主流76.8V新能源磷酸鐵鋰（24節）動力電池包，采用分布式管理，與實車相同的構造和控制方式。與測功臺連接可進行純電動汽車的教學分析，它由扭矩傳感器和磁粉制動器選用教學定制產品；通過調整加載負荷大小，真實地呈現了新能源純電動車在不同工況下參數變化規律，精確測量輸出扭矩變化曲線。
產品特點
1. 電池包電壓為76.8V直流，學員可通過動力電池包設置檢測口，可對單體電池和電池包電壓進行實測。學習電池的檢測方法和工作原理。

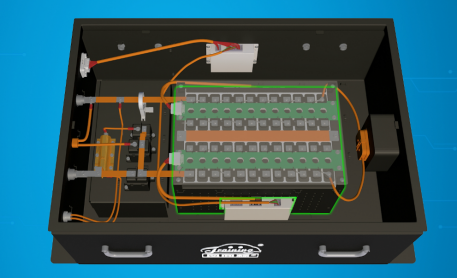

2. 動力電池包內的放電繼電器、充電繼電器、預充繼電器、霍爾電流傳感器等，與整車的配電控制方式相同，同時設置檢測口，可對控制電源通斷進行實測。

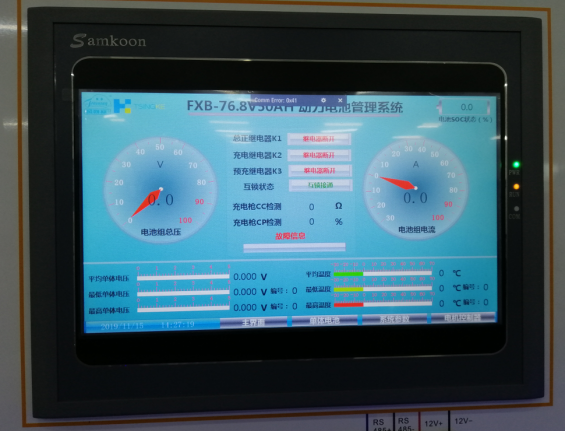

3. 教板有10寸觸摸液晶顯示屏，可分頁顯示每節動力電池實時電壓，多處監測點實時溫度、3個繼電器工作狀態、母線電流大小等電池包信息。
4. 教板上有操作二維碼，學員可通過掃描二維碼，了解設備的運行，充電及安全操作。

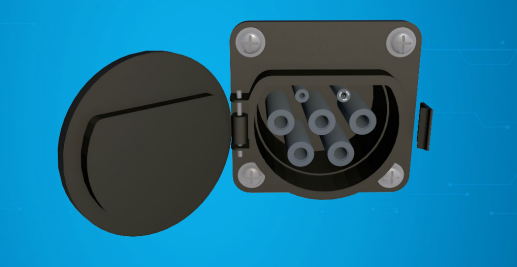

5. 教具的充電口使用國標交流充電，學員學習后可直接切換到其它整車。
6. 高壓用電器以及低壓用電器選用主流的，較成熟的產品，不僅使用過程安全而且適用其它車型故障排除。

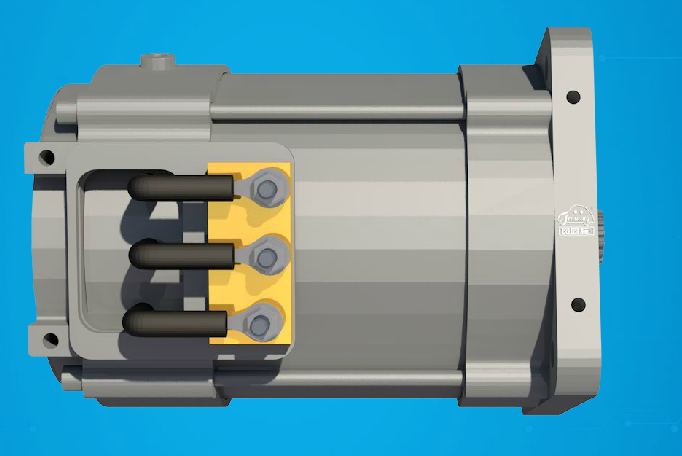

7. 驅動電機可選配置（永磁同步電機、三相異步電機等），通過與電機控制器相互配合，學習不同驅動電機的工作工程。
8. 臺架設故方法多樣，含機械原位設故，上位機軟件控制BMS設故，實車保險絲故障件設故等；培養學生多種故障排除思維能力。
9. 線路接插件均有接出一個接插件，方便學員測量且不損壞控制器的插接。

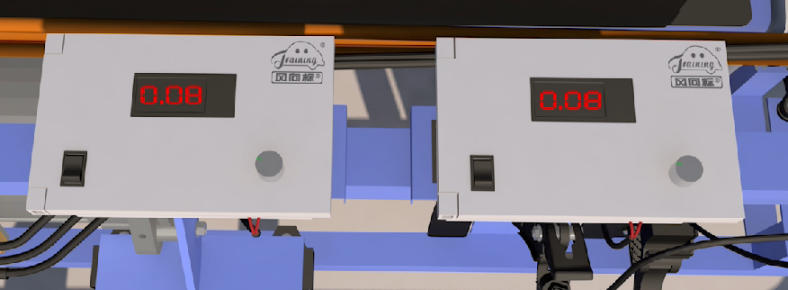

10. 設備設置負載模擬器，負載大小可單獨調整，再現車輛下坡，平路行駛，上坡行駛，半坡起步，轉彎行駛等實際工況；使學員掌握實際工況下電流，電壓參數變化規律。
11. 設備使用電動真空助力液壓制動系統，開關信號通過壓力傳感器智能控制真空泵工作。學生真實了解電動真空助力系統的工作過程。

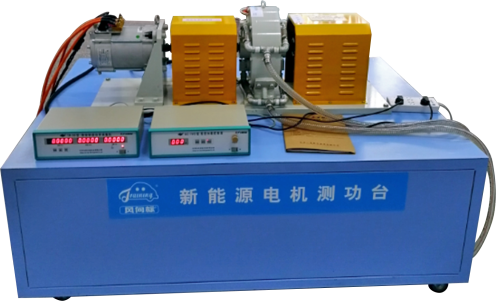

12. 測功機平臺多放一臺電機，與設備進行連接即可用于扭矩功率分析，通過調整加載控制器，精確控制驅動電機負載大小，進而改變驅動電機轉速，同時顯示驅動電機扭矩、轉速、功率，用于分析驅動電機扭矩曲線。
13. 試驗臺配不銹鋼水冷裝置，用于對大功率電渦流制動器冷卻降溫，保證試驗臺調整精度。
14. 試驗臺配轉矩轉速測量?jī)x工作臺，用于放置試驗臺精密零部件。
15.試驗臺加安全保護罩，確保運行過程安全。
實訓項目
1. 高壓安全操作項目實訓
2. 單體電池故障排除
3. 電池管理系統線路故障排除
4. CAN通訊故障檢測實訓
5. 車輛無法啟動故障排除
6. 充電系統故障排除
7. 配電系統故障檢測
8. 驅動系統故障排除
9. 儀表不能顯示故障排除
10. 車輛無法掛擋故障排除
11. 電動真空助力故障排除
12. 不同負載下汽車的工作狀態實訓。
13. 驅動電機扭矩功率分析
配套資源
實訓指導書（詳細講解各部件的結構組成，工作原理等），PPT課件，教學軟件，3D動畫資源。
