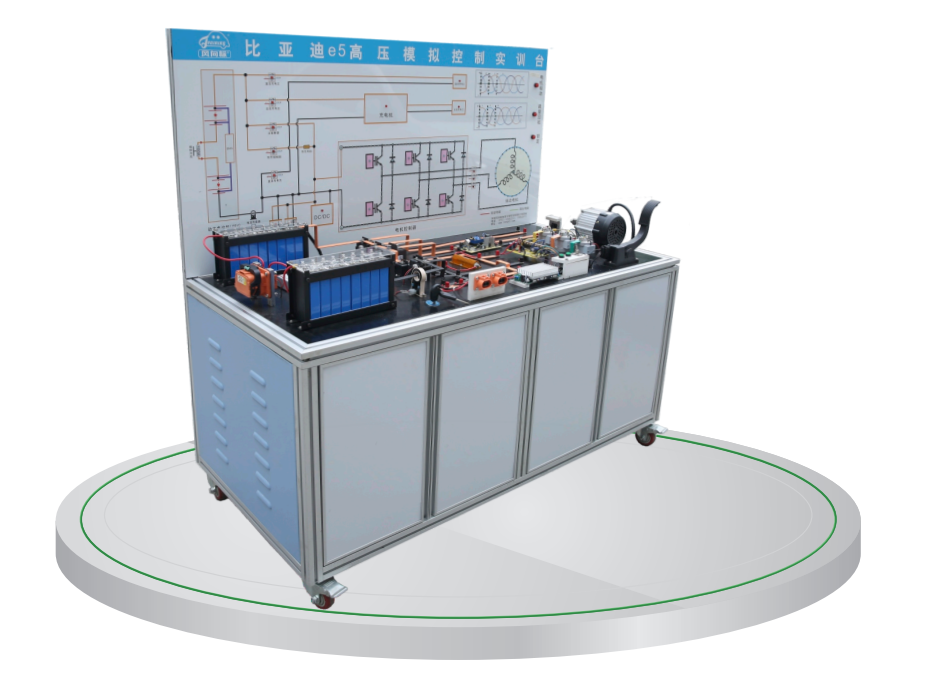

產品簡介

選用比亞迪原裝接觸器等配件，真實再現比亞迪E5四合一內部排布分配，便干認知學習;含電機控制器ECU模塊，DC- DC轉換器模塊，車載充電器模塊，高壓配電模塊;通過ECU控制高壓繼電器通斷，再現比亞迪E5四合一控制原理; 動力電池包選用主流純電動車磷酸鐵鋰動力電池，集中式電池管理系統，輸出標稱電壓48V，確保實操安全性。

產品特點

1.選用主流純電動車磷酸鐵鋰動力電池，集中式電池管理系統，輸出標稱電壓48V，確保實操安全性。

2.高壓接觸器等主要零部件采用E5四合一原裝配件，可測量低壓線圈與高壓通斷，學習方便。

3.ECU控制高壓接觸器通斷，實現電源的分配、接通、斷開等控制原理。

4.DC-DC轉換器模塊模塊將高壓電轉換為13.8V低壓電，為低壓系統供電。

5.電機控制器ECU模塊接受駕駛需求將直流電轉有效的換為三相交流電驅動電機，并通過U/V/W高壓接觸器輸出。

6.采用國標充電口，車載充電器模塊外接220V交流電轉換為高壓直流申電。并通過直流充電正和直流充電負高壓接觸器給動力電池包充電。

7，動力電池包配裝手動維修開關，內含保險防止短路;設備配備應急開關，可隨時斷電，保證安全。

8.面板圖上噴繪形象的功能圖，安裝流水燈，含6個 IGBT高壓控制模塊的工作過程，易懂好學。

9.實訓臺配主流純電動車換擋桿，控制驅動電機前進，后退和停止。

實訓項目

能量回收、動力電池充放電實訓、不同檔位驅動時，逆變相位測量、DC-DC降壓測量、故障排查

配套資源∶ 提供PPT課件、教學視頻、動畫、實訓指導書、使用說明書。
