一、產品簡介（注∶ 以凌志LS400為例） （不同車型功能配置參數以實際為主）

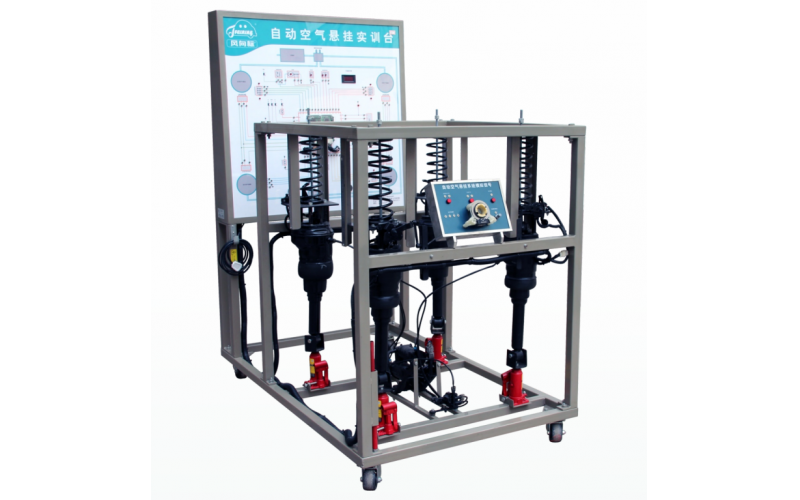

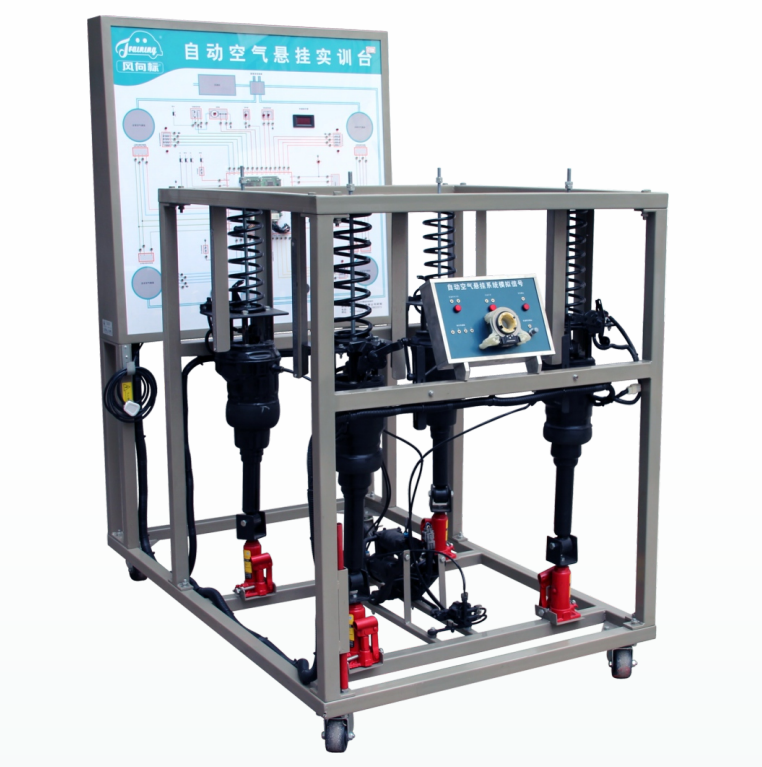

該設備采用凌志LS400汽車空氣懸架系統為基礎，充分展示汽車空氣懸架的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對空氣懸架的理論和維修實訓的教學需要。

二、功能特點

1. 真實可運行的汽車空氣懸架系統，充分展示汽車空氣懸架系統的組成結構。

2. 操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程。

3. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖，表面噴涂光油; 學員可直觀對照電路圖和實物，認識和分析汽車空氣懸架系統的工作原理。

4. 實訓臺面板上安裝有檢測端子，可直接在面板上檢測空氣懸架系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5. 實訓臺面板上安裝有故障指示燈和診斷座，可通過短接線閃爍故障碼來實現系統的自診斷功能。

6. 實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

7.配備智能化考核、考試系統V1.0

該系統以安卓（Android）系統與無線網絡（WIFI）為基礎，將智能化故障設置 和考核系統設計成 可在任意安卓（Android）系統的智能手機或平板電腦上運行的APP軟件，利用手機或平板電，腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓臺或示教板進行無線通訊，具有如下功能∶

A.權限管理功能∶ 該系統可設置管理員、教師、學生權限。管理員權限可對系統的ID、密碼、考題范圍等進行管理;教師權限可進行考核試題、學生班級信息、出題及試卷存儲、成績查詢、成績單輸出等功能∶ 學生權限可進行學生信息管理、答題等功能。

B.無線網絡（WIFI）連接∶教師和學生的任意安卓（Android）系統的智能手機或平板電，腦通過無線網絡（WIFI）與實訓臺或示教板安裝的遠程故障設置控制系統模塊連接，組成無線局域網，具有兩種組網模式∶

◆熱點模式∶當遠程故障設置控制系統模塊運行為熱點模式時，用戶可用打開了WIFI功能的任意安卓（Android）系統的智能手機或平板電腦直接搜索到該系統模塊的SSID并連接，無需通過無線路由器，多個智能設備均可直接連接到遠程故障設置控制系統模塊，此模式適合單個實訓考核項目管理。

◆終端模式. 當遠程故障設置控制系統模塊運行為終端模式時. 自動連接到預先設置好的WIFl路由器，移動終端用 戶 可連接到同—局域網的路由器。然后在智能化故喑設置和考系 統App軟件 上搜索系統模塊的IP并連接?！颈饶Ｊ竭m合多個實訓考核項目管理。

C.故障設置功能; 智能化故障設 置和考核系統App軟件可設置多種故障類型，如∶信號短路、對高短路、對地短路、信號反接、接觸不良、偶發故障等。App軟件設置故障并傳送到遠程故障設置控制系統模塊后，實訓臺或示教板會出現相應故障。學生 可通討相關檢測設備對實訓臺或示教板出現的故障現象進行診斷檢測。 從 而達大到實訓和考核目的。

D.實訓臺或示教板信息管理∶ 遠程故障設置控制系統模塊支持SD卡傳輸設備信息并存儲，方便對設備信息、考題、學生信息進行管理。

E.考核模式∶該系統具備三種考核模式

◆實訓模式∶ 可選中單個或多個故障點及故障類型進行設置，實訓臺或示教板即出現相應故障，當退出該模式時，設備即 自動恢復正常狀態，適合教師進行實訓講解時使用。

◆多人考核模式∶ 可同時接入最多50名學生進行考核， 可設置試卷考試時間及分值，且可調用存儲的試題或新編試題生成試卷，實訓臺或示教板即 出現相應故障后， 學生按檢測流程進行診斷檢測和答題，學生答題后系統不會對設備故障進行自動恢復，適合小組考核或練習。

◆單人考核模式∶教師選擇單個學生進行考核，可設置試題考試時間及分值，學生答題后系統自動將正確的故障點將恢復正常，適合學生技能點考核。

F.成績查詢及成績單導出∶教師點擊考試結束或考試時間到后， 軟件將自動生 成成績單，教師權限 可查詢所有學生 成績以及每個學生 的答題情況。并可轉換成EXECL文檔導出到軟件和SD中。方便教師對成績的管理。 學生權限可|香詢自 己的答題情況，并糾正，達到教學目的。

8.配備懸掛系統實訓軟件V1.0。

三、技術參數

1. 外形尺寸∶1600X1000X1800mm（長X寬X高）

2. 外接電源∶ AC 220V±10%50Hz

3. 工作電壓∶ DC 12V

4. 工作溫度∶ -40C~+50C°

四、基本配置（每臺）

檢測控制面板，空氣懸架控制電腦（ECU），診斷座，壓縮機，1號高度電磁閥，2號高度電，磁閥，高度控制繼電 器，高度控制開關 。左右前懸佳控制執行器。 左右前控制傳感器。左右后懸掛控制執行器。左右后控制傳感器。 數字斯頻率表，各種模擬開關信號裝置，千斤頂，高度測量用鋼直尺，智能化故障設置和考核系統，移動臺架（帶自鎖腳輪裝置）
