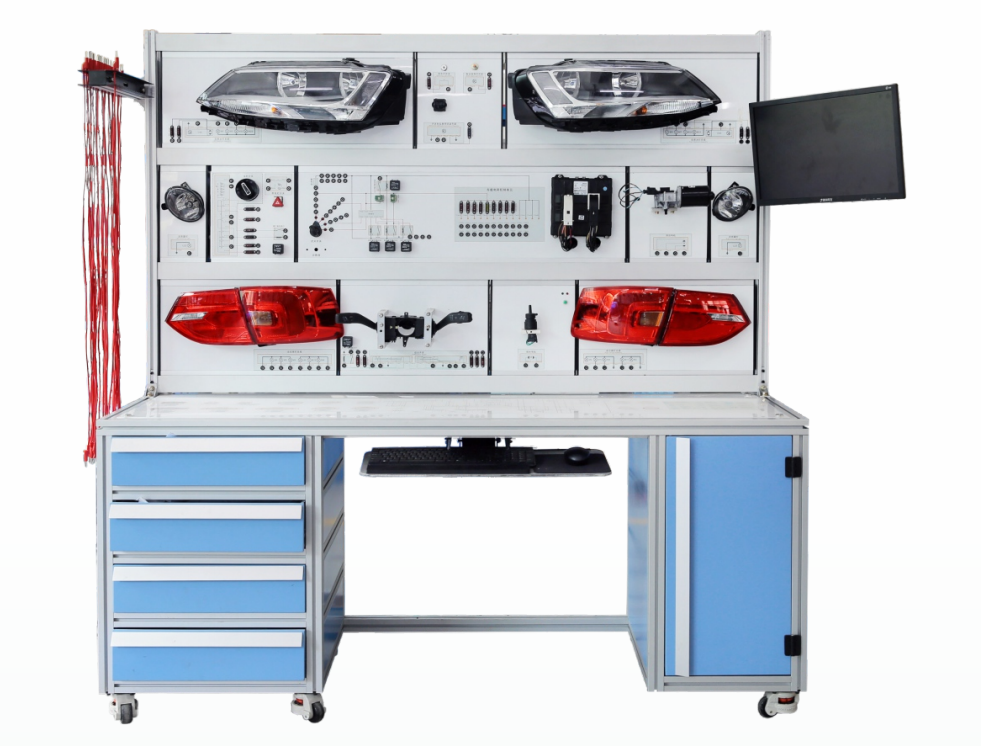

一、產品介紹

該系統是軟硬件結合的綜合教學實訓系統。課程內容涵蓋汽車燈光系統汽車基礎知識，學生能夠進行接線，接線后系統可以判斷接線是否正確，故障診斷、 虛擬實訓測量， 可實現與實車系統的通訊診斷。每門課程根據實際臺架進行原理講解、三維展示和實驗操作更夠傳授給學生系統化的汽車原理和技術知識等。

二、產品優勢

1、理論與實踐一體化

2、多媒體課程提高工作和學習效率

3、增強實際連線能力

4、 系統自動判斷連線是否正確，幫助學生盡快掌握知識

5、 可以考察學生汽車電路圖的閱讀能力

6、借助實訓設備查找故障能力

7、鍛煉學生電路分析能力

8、 通過自主學習培養綜合職業能力

三、功能模塊

1、 接線模塊∶ 實驗模塊面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理; 面板打印有永不褪色，的彩色電路圖。表面噴涂光油∶ 學員 可 直觀對照電路圖和實物，認識和分析汽車電，器各系統的工作原理，學員根據實際電路原理進行接線，判斷學員掌握的情況。

2、 故障排除功能∶ 實驗模塊面板上安裝有檢測端子，可直接在面板上檢測汽車電器系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

3、 多媒體教學模塊∶ 多媒體教學系統是基于傳統的教學設備和先進的多媒體教學系統，兩者有機結合在一起的教學系統。其中包含理論和實訓教學的PPT課件、實訓指導書，配合紙質的學生工作頁，可以完成相關課程的理論和實訓課程的講授和指導工作。

（1）燈光多媒體教學系統包含以下單元∶燈光系統簡介、常用電器設備使用、相關元器件原理介紹和故障診斷等;

（2）在每個單元內包含以下內容∶通用專業基礎知識、實物適用基礎知識、常用診斷和檢測方法、實物適用特殊診斷和檢測方法、實訓過程講義;

（3）實訓過程講義是 基于教學設備編寫的實驗和實訓指導書，具有很強的專業性和實戰性;

（4）學生工作頁和該課件緊密結合，方便學生進行課前預習、課堂筆記和練習、課后復習等;

4、 遠程控制模塊∶ 該系統由管理軟件和控制軟件、無線接收模塊、實訓設備共同構成，教師可以通過PC端和移動設備（或安卓系統）通過無線通訊技術對實訓臺和對學生端軟件進行控制。教師可以控制實訓臺遠程啟動、關閉、油門加減速、無線故障設置、故障清除等，同時學生端軟件也，隨教師控制做出相應的變化。

5、 連線自診斷模塊∶ 自診斷系統是為了訓練學生閱讀系統控制電路、系統布線且不損壞元件和電路而專門設計的布線診斷系統。在示教板上每個元器件的附近都安裝有接線端子，該端子—方面是為了測量元器件的端子電壓，另一方面是利用該端子和專用的跨接線可以將組成系統的各個元器件按照系統電路連接起來，為 了確保線路連接正確和避免元器件損壞，本系統配備有布線診斷功能， 在布線完成后，系統會自動檢查接線是否符合要求，如果有接線錯誤，計算機會自動提示診斷信息并要求檢查和重新診斷，只有所有電路連接正確的情況下，計算機才允許起動示教板進行運行實驗。

6、考核模塊∶

理論考核

①題庫配置∶ 軟件內嵌入大量試題包括單選題、 多選題、判斷題、問答題等。試題內容可以根據章節設置、自定義類別。

②試卷管理∶ 生成試卷，設置開始終 止時間，試卷總分，通過分數，設置是否人工評分，查看答案，查看結果，是否及格重考，限制IP段。設置出題方式∶手動或隨機，選擇試卷類型∶理論、實訓或綜合。選擇專業名稱，課程名稱，系統名稱。試卷分數自定義，可以定義本試卷中各題型所占的分值，做好分數統一。并能清楚地看出試卷的總分，再發布試卷時間。

四、電腦配置主要參數∶

CPU∶ 第六代智能英特爾酷睿i3處理器

顯卡∶ 顯存容量獨立1GB或以上

顯示器∶ 21.5寸

硬盤∶1TB

無線鼠標、鍵盤
