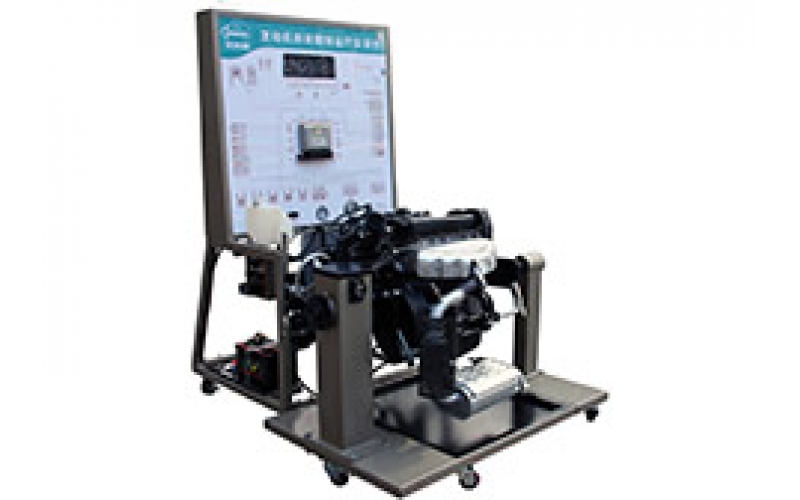

該設備采用裝有豐田卡羅拉2ZR-FE電控汽油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。

技術參數：

1.  工作電源：直流12V

2.  燃油標號：依發動機型號

3.  油箱容積：10L

4.  工作溫度：-40℃～+50℃

1.  真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程。

2.  實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成。

3.  帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地。

4.  運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機、檢測發動機裝配的效果。

5.  實訓臺面板上繪有彩色噴繪電路圖，噴繪圖由3mm厚有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。

6.  實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

7.  實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化。

8.  實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

9.  實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。

10.  實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

11.  配備智能化故障設置和考核系統：

1)  采用數字化集成電路板，最新MCU技術與配套的故障設置控制技術，擁有專利技術，系統穩定、不易感染病毒。

2)  不需要電腦就可獨立進行考試考核，老師與學生界面分開，老師通過密碼進入教師界面出題，學生在普通界面答題(教師出題方式：通過人機交互式界面中的主功能菜單選擇“設定故障點和故障類型”，輸入密碼進入出題設置故障界面，從故障名稱列表中選擇所設故障，可任意選擇“開路故障”，“短路故障”，“接觸不良”三種故障類型；學生答題方式：進入主功能菜單選“學生查找故障技能考核”，學生通過實際操作測試查找出故障后，在此界面中選擇故障名稱和類型進行回答，如果答題正確系統響應“正確！故障排除”；如果答題錯誤，系統提示“不正確！請再檢查”，對每道題的允許答題次數可由老師設在1~10次范圍內)。帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯。

3)  高清淅3.8寸(0.225×0.225點)的液晶顯示屏，中文菜單式操作界面，人機對話友好。只需4個操作按鍵，操作簡單快捷。

4)  可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象，能夠設置與控制模塊腳有關的各種常見故障，可根據設備使用要求調整故障設置點的數量和類型。

5)  安裝有RJ45網絡接口，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網絡，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
